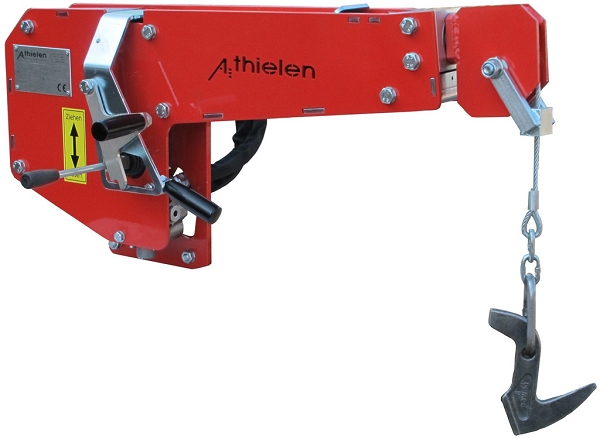

Anbauseilwinde HW513
Die hydraulische Anbauseilwinde HW513 ist zur Montage am Holzspalter vorgesehen.
Durch die einfache Montage ist die Befestigung an fast jedem handelsüblichen Brennholzspalter sowie an Eigenbauten möglich. Diese Hydraulische Winde hat eine verbesserte Seilführung und ein Schwenklager. Hiermit ist stets ein sauberes Abspulen gewährleistet. Das Abwickeln des Zugseiles erfolgt mittels Verriegelung des Handhebels und anschließend leichtes Ziehen am Seil.
Zur Befestigung sind 3 Bohrungen/13mm vorgesehen. Ein Blochstreifkettenhacken gehört zum Lieferumfang.
 |
 |
 |
||
 |
 |
 |
||
 |
 |
 |
||
 |
 |
 |
||
 |
 |
Ölversorgung der Winde
- Ölversorgung durch Holzspalter
1. Druckweiterführung am Ventil des Holzspalter
2. Druckweiterführung am Windenventil - Ölversorgung durch Schlepperhydraulik
Kipperanschluß u. Rücklauf erforderlich
Technische Daten:
| Zugkraft: | 5 kN | |
| Bremskraft: | 2 kN | |
| Seilgeschwindigkeit: | max. 30m/min | |
| Seillänge/Seildurchmesser | 30m / 5mm | |
| Länge/Breite/Höhe | 800x500x380mm | |
| Gewicht | 48 kg | |
| Durchfluss Hydraulikventil max. | 40 L | |
| Hydraulikdruck max. | 150 bar | |
| Volumenstrom (Öl) min. | 12 L |
